LMH1983SQE/NOPB

信息來源 : 網絡 | 發布時間 : 2023-02-20 11:56 | 瀏覽次數 : 356

LMH1983SQE/NOPB

產品屬性

類型

描述

選擇

類別

集成電路(IC)

線性

視頻處理

制造商

Texas Instruments

系列

-

包裝

卷帶(TR)

剪切帶(CT)

Digi-Reel? 得捷定制卷帶

產品狀態

在售

功能

發生器

應用

專業視頻

標準

NTSC,PAL

控制接口

I2C

電壓 - 供電

3.3V ~ 3.6V

安裝類型

表面貼裝型

封裝/外殼

40-WFQFN 裸露焊盤

供應商器件封裝

40-WQFN(6x6)

基本產品編號

LMH1983

特征

0.7A直流輸出電流

2.9 V至18 V輸入電壓

輸出電壓可從0.6 V調節

250 kHz開關頻率,可編程高達1 MHz

內部軟啟動和抑制

低壓差運行:100%占空比

電壓前饋

空載電流運行

過流和熱保護

VFQFPN8 3 x 3 mm包裝

應用

消費者:機頂盒、DVD、DVD刻錄機、汽車音頻、液晶電視和顯示器

工業:充電器、PLD、PLA、FPGA

聯網:XDSL、調制解調器、DC-DC模塊

計算機:光盤存儲、硬盤,打印機、聲卡/顯卡

LED驅動

說明

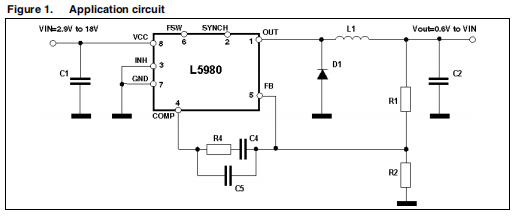

L5980是降壓開關調節器最小嵌入功率AMOSFET,因此它能夠提供超過0.7A的電流負載的直流電流取決于應用條件。輸入電壓范圍從2.9伏到18伏,而輸出電壓可以從0.6 V至VIN。最小輸入電壓為2.9V,該裝置也適用于3.3V母線。需要最少的外部組件,該裝置包括一個內部250 kHz開關外部頻率振蕩器調整到1兆赫。帶外露墊的FVQFPN包允許減少到大約60°C/W。

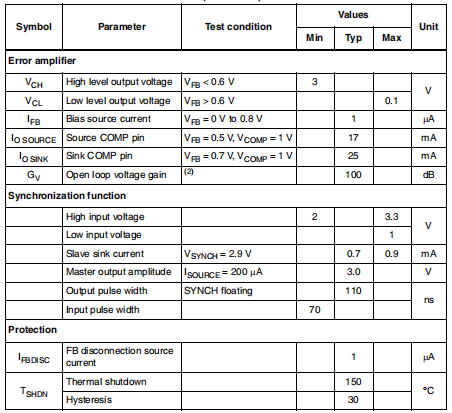

電氣特性

1.在-40至+125°C的溫度范圍內,參考TJ的規范。溫度范圍為-40至+125°C的規范為通過設計、表征和統計相關性來保證。

2.設計保證。

功能描述

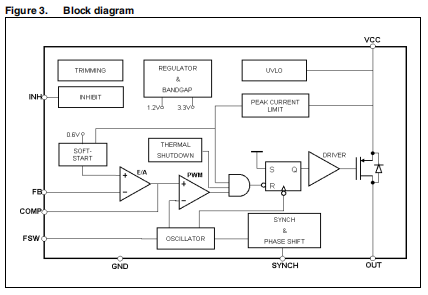

L5980基于“恒頻控制模式”。輸出電壓VOUT由反饋引腳(FB)與提供一種誤差信號,與固定頻率的鋸齒波相比,它控制電源開關。主要的內部模塊如圖3中的框圖所示。他們是:一種全集成振蕩器,提供鋸齒波來調節占空比和同步信號。其開關頻率可通過外部和外部調節電阻器。實現了電壓和頻率的前饋。z軟啟動電路,以限制啟動階段的涌入電流。電壓模式誤差放大器脈沖寬度調制器和驅動內部電路所需的相關邏輯電路電源開關。嵌入式p溝道功率MOSFET開關的高壓側驅動。z峰值電流限制感應塊,用于處理過載和短路情況。z A調壓器和內部基準。它提供內部電路并提供固定內部參考。一種電壓監測電路(UVLO),用于檢查輸入和內部電壓。熱關機塊,防止熱失控。

振蕩器和同步

圖4顯示了振蕩器電路的框圖。內部振蕩器提供恒頻時鐘。其頻率取決于外部連接到FSW的電阻器別針。如果FSW引腳保持浮動,則頻率為250 kHz;它可以增加為如圖6所示,由外部電阻器接地。為了提高線路暫態性能,使PWM增益與輸入保持恒定電壓,電壓前饋是通過改變鋸齒的斜率來實現的根據輸入電壓的變化(見圖5.a)。如果振蕩器頻率增加外部電阻器。這樣就實現了頻率前饋(圖5.b),以便使PWM增益與開關頻率保持恒定(PWM增益見第5.4節表達式)。在同步管腳上產生同步信號。此信號的相移為與時鐘成180°角。當兩個設備同步時,這個延遲很有用將同步引腳連接在一起。連接同步管腳時,設備較高的振蕩器頻率作為主設備,因此從設備在頻率上進行切換但延遲了半個周期。這樣可以最大限度地減小電流的均方根值通過輸入電容器[見L5988D數據表]。
