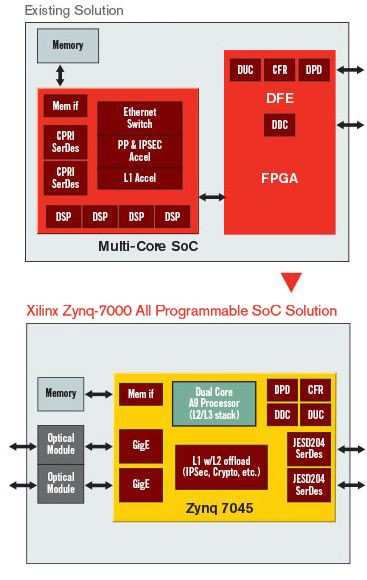

Zynq?-7000 All Programmable SoC 器件適合設計小型蜂窩基站，從家庭基站到城市蜂窩。片上雙核 ARM? Cortex?-A9 處理器滿足實 時處理任務：1 個 Cortex-A9 管理 Layer 1 控制、 DDP 系數計算和 RTOS，其他 Cortex-A9 運行部分或所有更高層功能。

可使用 FPGA 架構加速 Layer 2 功能，故卸載 ARM 處理器為設計者提供更靈活的加速選項。片上邏輯可集成 DFE 功能 (DUC/DDC、 CFR 和 DPD IP)，進一步降低功耗并減少端到端延時。集成 PCIe 連接功能可實現Wi-Fi 或數據卸載的無縫集成。

解決方案概述與優勢

● 可擴展、靈活的調制解調器

● 完整的基帶 IP 和解決方案

● 更高系統性能

● 其功率比其它實現方案的功耗低 35%

● 啟用支持32-64個用戶的 2x2、20MHz 調制解調器

● Zynq SoC 可使用 70% 片上邏輯、 60% DSP 容量和 85% 片上 BRAM 支持該設計

● 實現 150Mbps 下行鏈路和 75Mbps 上行鏈路的吞吐量性能

SmartCORE 解決方案

IP

● LTE Turbo、MIMO 和信道編碼器&解碼器

● LTE 信道估計器

● LTE PUCCH 接收器

● LTE RACH 檢測器

● LTE-FFT/DFT

參考設計

● Zynq Z7045 可與 Xilinx SmartCORE? LTE IPs 和 LTE L2/L3 堆棧預集成

硬件平臺

開發板與套件

● Zynq-7000 ZC706 評估套件

可編程邏輯功能

● L1 基帶處理

● 數字無線電前端 (DUC, DDC, CFR, DPD)

● 千兆位級以太網回傳管理

● 時序和同步 e.g. IEEE1588v2

● 硬件加速-面向更高層功能，如 IPSec、空中接口加密、 RoHC

處理器子系統功能

● L2/L3 協議堆棧

● 回傳堆棧

● OA&M

● 無線電和時序控制

● 自定義應用，如 RRM、 SON

===========================================
